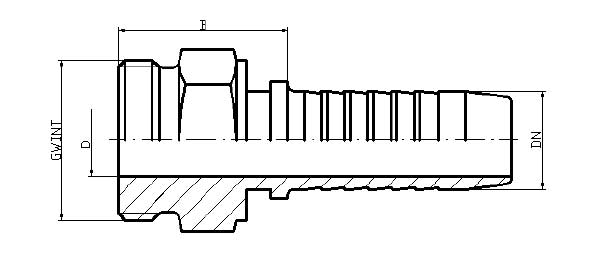

Średnica węża DN |
Gwint | D [mm] |
B [mm] |
S [mm] |
System oznaczeń |
Symbol |
6 | M14x1,5 | 4.0 | 23 | 17 | 1 | H11 06 M14x1,5 |
8 | M16x1,5 | 5.5 | 25 | 17 | 1 | H11 08 M16x1,5 |
10 | M16x1,5 | 7.0 | 25 | 17 | - | H11 10 M16x1,5 |
10 | M18x1,5 | 7.0 | 24 | 19 | 1 | H11 10 M18x1,5 |
10 | M20x1,5 | 7.0 | 24 | 22 | 2 | H11 10 M20x1,5 |
13 | M22x1,5 | 10.0 | 30 | 22 | 1 | H11 13 M22x1,5 |
16 | M26x1,5 | 13.0 | 30 | 27 | 1 | H11 16 M26x1,5 |
16 | M27x1,5 | 13.0 | 30 | 27 | - | H11 16 M27x1,5 |
16 | M27x2 | 13.0 | 30 | 27 | 2 | H11 16 M27x2 |
20 | M33x2 | 15.0 | 34 | 36 | 1 | H11 20 M33x2 |
25 | M42x2 | 21.0 | 36 | 46 | 1 | H11 25 M42x2 |
32 | M48x2 | 27.0 | 39 | 50 | 1 | H11 32 M48x2 |
